產品介紹

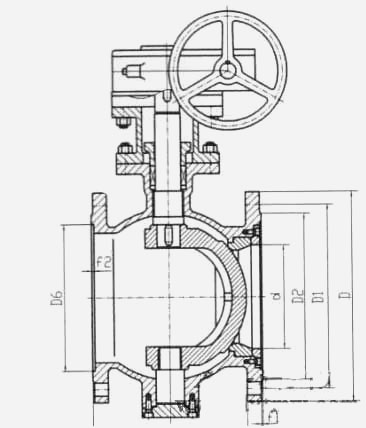

產品名稱及型號：偏心半球閥 Q347 型 PN16、PN25
產品用途:
Q347F 型浮動軟密封球閥用于PN6~PN40的各種管路上，用于截斷或接通管路中的介質，特別是苛刻工況下的各種石灰粉末等顆粒性介質。因堆焊不同合金（或組合球）雙金屬密封副的選配可以用于耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況
1、通用閥：適用于污水處理、紙漿、城市采暖供熱等要求嚴緊的場合
2、油化工專用閥：適用于原油、重油等各類油品、化工行業弱腐蝕、二相混流介質
3、煤氣專用閥：適用于煤氣、天然氣、液化氣的輸送控制
4、料漿專用閥：適用于液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送
5、煤粉灰渣專用閥：適用于電廠、水力除渣或氣態輸送管道的控制
結構特點：
1、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效
2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求
3、密封嚴密、輸送有害氣體可達零泄露
4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端
產品用途:
Q347F 型浮動軟密封球閥用于PN6~PN40的各種管路上，用于截斷或接通管路中的介質，特別是苛刻工況下的各種石灰粉末等顆粒性介質。因堆焊不同合金（或組合球）雙金屬密封副的選配可以用于耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況
1、通用閥：適用于污水處理、紙漿、城市采暖供熱等要求嚴緊的場合
2、油化工專用閥：適用于原油、重油等各類油品、化工行業弱腐蝕、二相混流介質
3、煤氣專用閥：適用于煤氣、天然氣、液化氣的輸送控制
4、料漿專用閥：適用于液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送
5、煤粉灰渣專用閥：適用于電廠、水力除渣或氣態輸送管道的控制
結構特點：
1、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效
2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求
3、密封嚴密、輸送有害氣體可達零泄露
4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端
產品采用標準：
GB12237－89 GB/T17241.6－1998、GB/T9115 GB12221－89
主要性能規范：
偏心結構
驅動方式：蝸輪傳動、手動、電動、氣動
適用溫度: -40℃～350℃
適用介質: 清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)狻⒂皖?
主要零部件及材料：
| 名稱 | 材質 |
| 閥體 | QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
| 閥軸 | 2Cr13、1Cr13 |
| 閥芯 | 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
| 閥座 | 合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
| 軸承 | 鋁青銅、FZ－1復合材料 |
| 填料 | 聚四氟乙烯、柔性石墨 |
